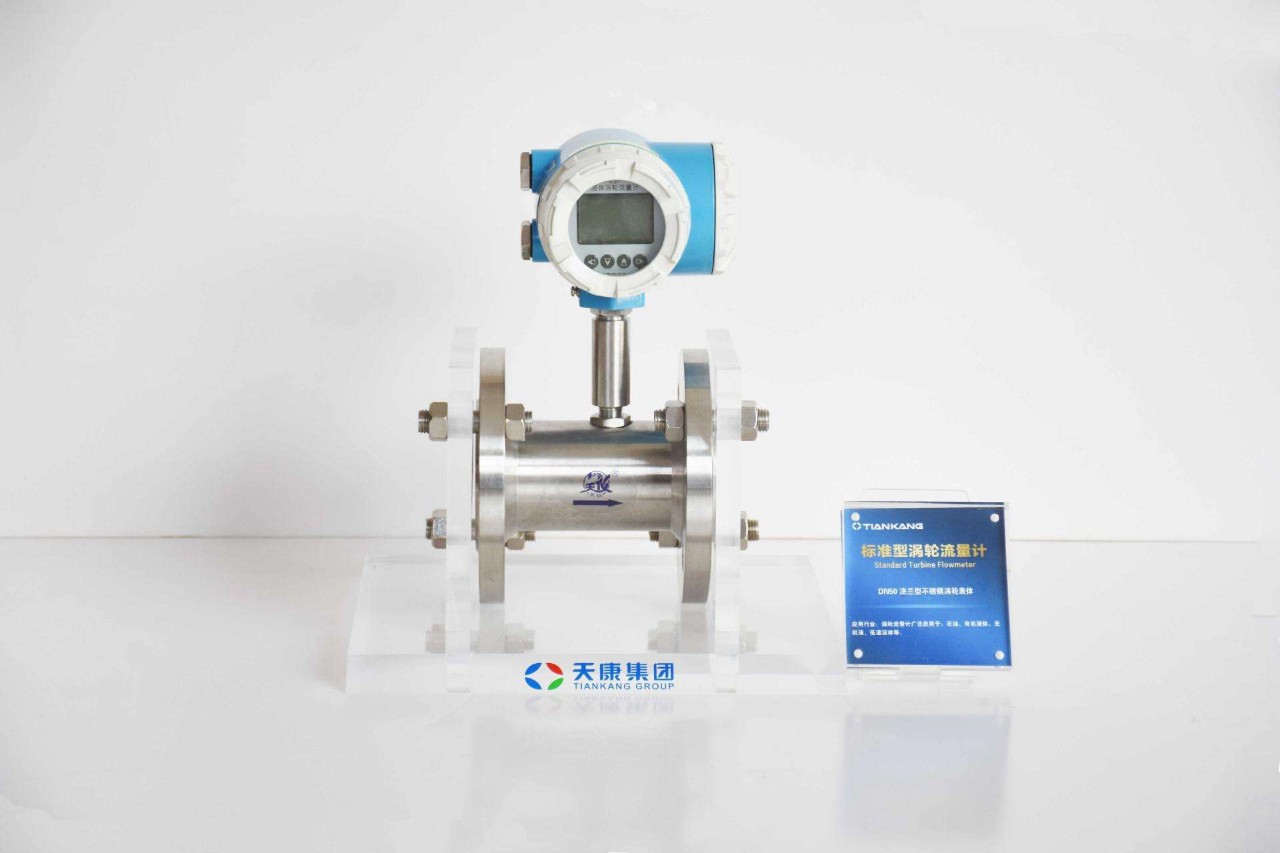

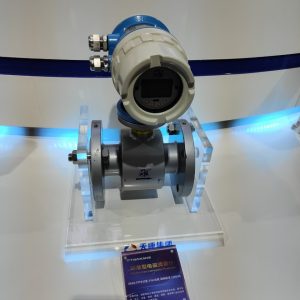

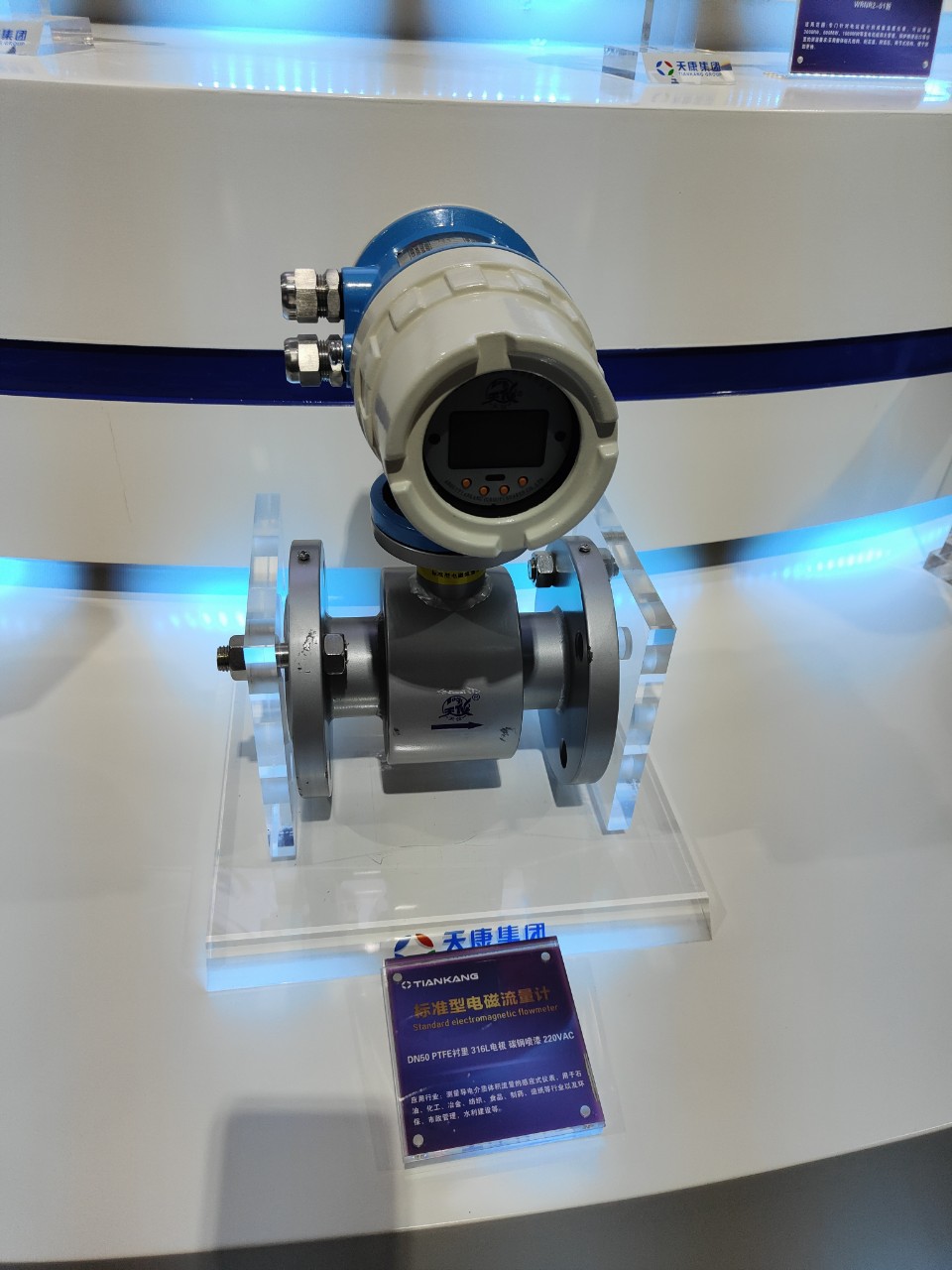

ĐỒNG HỒ LƯU LƯỢNG TUA BIN TK5100

Mục lục

I, Tổng quát.

Đồng hồ lưu lượng tua bin TK5100 dựa trên nguyên tắc cân bằng và thuộc lưu lượng kế vận tốc.Có ưu điểm là cấu trúc đơn giản, trọng lượng nhẹ, độ chính xác cao, độ lặp lại và độ phản hồi tốt.Nhạy bén, dễ lắp đặt, bảo trì, được sử dụng rộng rãi trong ngành dầu khí,hoá chất, luyện kim, cấp nước, sản xuất giấy và các nghành công nghiệp khác.

II, Thông số kỹ thuật.

Môi chất đo	Chất lỏng, hoá chất,nước có độ nhớt thấp…

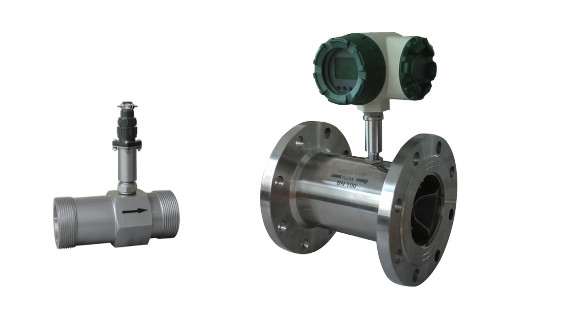

Kết nối tiêu chuẩn	Mặt bích: DN15 – DN200 ; Kết nối ren: DN4-DN50 ; Kết nối Clip-on: DN4-DN200
Độ chính xác	0,2 – 1 %R
Độ chính xác lặp lại	0.03 – 0,15%
Tín hiệu đầu ra	Cảm biến : tín hiệu tần số xung, min <=0,8;max >=8V Output : Tín hiệu dòng 4-20mA hai dây
Điện áp nguồn	Cảm biến: 12-24VDC; Bộ phát: 24VDC / 220V Màn hình hiển thị tại chỗ : pinlitium 3,6V
Khoảng cách truyền tìn hiệu	<= 1000m
Nhiệt độ làm việc	-20 – 60 oC

III,Hướng dẫn lắp đặt.

Đồng hồ đo lưu lượng TK5100 lắp đặt ở đường ống luôn luôn có đầy chất lỏng, không lắp đặt ở nơi có nhiều bọt khí, góc nghiêng lớn, đủ không gian để thao tác vận hành thiết bị…

1, Vị trí lắp đặt cơ bản.

2, Lắp đặt trong đường ống luôn đầy chất lỏng.

3, Lắp đặt ở vị tri không có bọt khí.

4, Nguyên lý làm việc.

Chất lỏng chảy qua vỏ cảm biến. Vì các cánh của bánh công tác có góc nhất định với hướng dòng chảy nên bánh công tác của chất lỏng làm cho các cánh quay có mômen quay. Sau khi thắng mômen ma sát và lực cản của chất lỏng, các cánh quay sẽ quay. Sau khi mômen được cân bằng, tốc độ ổn định. Trong những điều kiện nhất định, tốc độ quay tỷ lệ với tốc độ dòng chảy. Vì lưỡi dao có tính thấm từ tính nên nó nằm trong từ trường của bộ dò tín hiệu (bao gồm một nam châm vĩnh cửu và một cuộn dây). Tín hiệu xung điện được cảm ứng và tín hiệu được bộ khuếch đại khuếch đại và định hình để tạo thành một sóng xung hình chữ nhật liên tục với một biên độ nhất định, sóng này có thể được truyền đến thiết bị hiển thị để hiển thị lưu
