Đồng hồ đo áp suất Y series

I. Tổng quát

Đồng hồ đo áp suất Y series phù hợp để đo áp suất của chất lỏng hoặc khí và vật liệu khác mà không gây nổ, tinh thể, đông đặc và không ăn mòn hợp kim đồng.

II. Cấu tạo

Các hệ thống đo lường của thiết bị bao gồm một khớp nối, ống lò xo, cơ cấu truyền động và giá trị của đồng hồ đo được hiển thị bằng con trỏ.

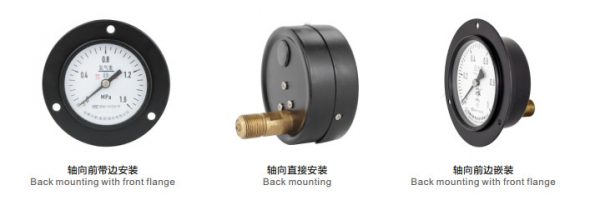

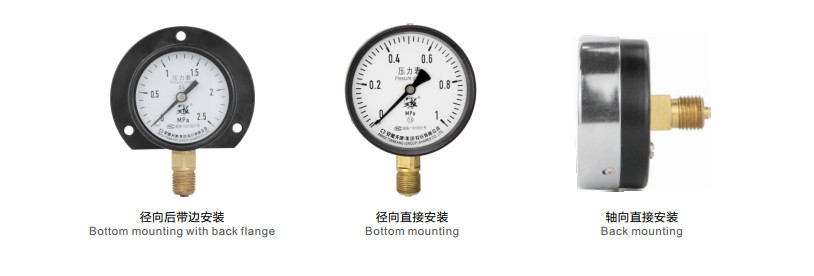

Có 6 kiểu kết nối tùy chọn là: gắn đáy, lắp đáy với lưng mặt bích, lắp đáy với mặt bích trước, lắp mặt sau, gắn đáy với mặt bích phía sau và lắp bảng điều khiển phía dưới với mặt bích phía trước.

III. Nguyên lý hoạt động

Đầu dò cảm biến của ống lò xo được làm bằng phốt pho chất liệu hợp kim đồng loại “C”. Áp suất đo được môi trường bên trong ống bằng lò xo, do đó, phần ống lò xo có hình elip mặt cắt ngang có xu hướng chuyển sang mặt cắt tròn. Kích thước của độ biến dạng phụ thuộc vào áp suất của môi chất.

Các sự biến dạng của ống lò xo gián tiếp do chuyển động của lõi bằng con trỏ để hiển thị áp suất của phép đo trung bình. Ống lò xo loại “C” có thể được sử dụng để đo áp suất khoảng 60bar, đối với áp suất cao hơn, ống lò xo sử dụng nhiều cuộn dây hoặc cùng một cấp độ của cuộn xoắn ốc.

IV. Thông số kỹ thuật
